Подкрановые балки: сфера применения

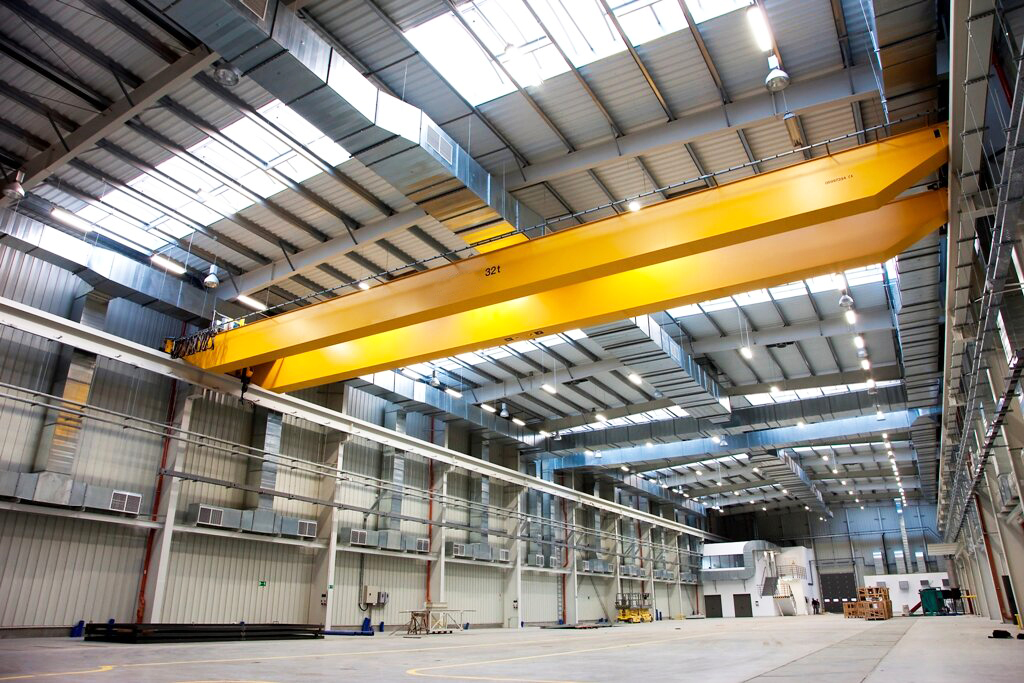

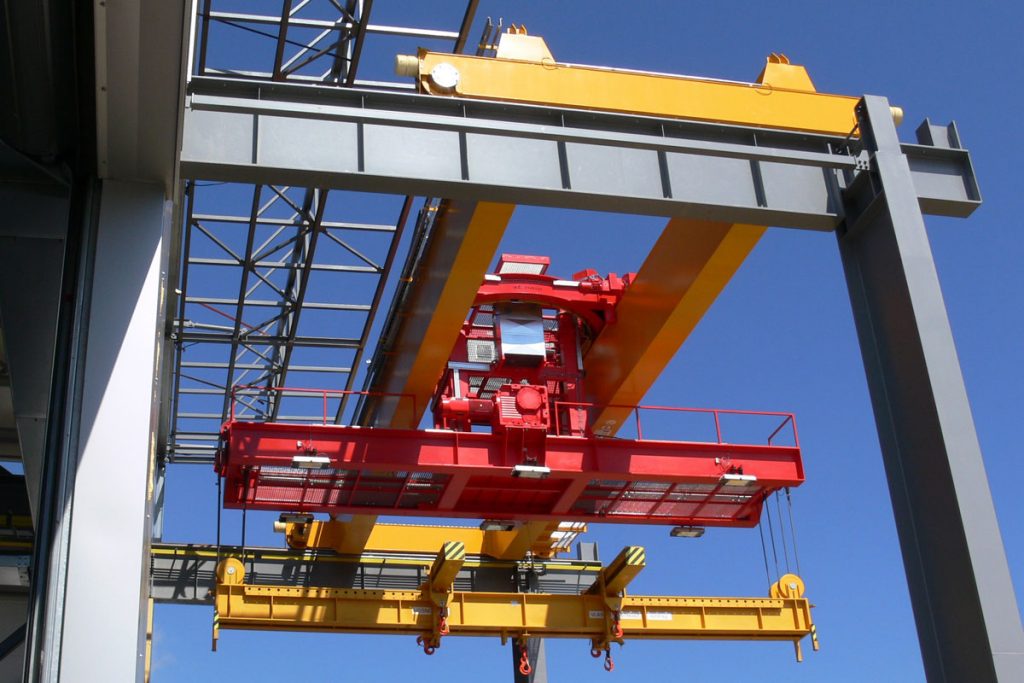

Подкрановые балки (ПКБ) — разновидность необходимого оборудования внутри промышленных объектов. С помощью них устанавливают мостовые краны, которые затем транспортируют крупные грузы. На балках располагаются рельсы для перемещения кранов. Сами ПКБ опираются на консоли колонн, расположенных в цеху с определенным шагом.

ПКБ не просто обеспечивают возможность перемещения мостовых кранов, но и отвечают за передачу и распределение нагрузки от них на каркас. По ссылке https://krankomplekt.com/nestandartnoe/podkranoviy/ вы можете выбрать подходящие изделия, которые отличаются по месту установки и конструкции. Более распространены сегодня металлические ПКБ, поскольку их можно устанавливать на колонны как из металла, так и из железобетона.


Еще одно наименование концевых балок — торцевые. Из названия легко определить, что их размещают в крайних пролетах промышленного здания. Но это не единственное место монтажа таких балок. Еще их располагают там, где по проекту находится температурный шов. Еще один тип балок по месту установки — рядовые. Их устанавливают исключительно в средних пролетах.


Решетчатые (сетчатые) ПКБ еще называют фермами. Они представляют собой шпренгельную систему, которая состоит из основных и дополнительных стержневых элементов. В сравнении со сплошными решетчатые ПКБ экономически более выгодны, поскольку при их производстве снижен расход металла. Чаще всего для их изготовления используется листовая сталь.

Верхний пояс сетчатых балок представлен двутавром. Сечения остальных элементов выполняются из двух уголков. Такие конструкции рекомендованы к применению при легких кранах и больших пролетах. Их устанавливают при шаге колонн от 12 м и грузоподъемности кранов до 30 т.


Отличительная черта сплошных ПКБ — значительная высота, которая может составлять от 1/5 до 1/12 пролета. Конструктивно они представляют собой сварной двутавр. Он имеет одинаковые пояса или более развитую верхнюю часть для восприятия горизонтальных усилий торможения крана.

Сплошные балки имеют усиление дополнительными ребрами жесткости. Подобная конструкция делает их применимыми для пролетов 6-12 м и кранах, способных поднимать грузы массой до 50 т. Сплошные ПКБ представлены двумя типами:
