Кульові опори: будова, ознаки зносу та ресурс

Коли на рівній дорозі кермо раптом починає «плавати», а при проїзді дрібних нерівностей з боку передньої підвіски чути глухе гупання, досвідчений водій одразу згадує про опори. Цей вузол тримає на собі величезні навантаження. Опора з’єднує маточину колеса з важелем підвіски і дозволяє колесу повертатися. Часто клієнти, які звертаються за новими деталями в DTS.parts, розповідають, що ігнорували легкий скрип тижнями. Це небезпечна тактика. Коли зношені кульові опори остаточно руйнуються, колесо просто вивертає назовні. На швидкості така ситуація зазвичай призводить до серйозних ДТП та дорогого ремонту всього передка.


Кульова опора — це, по суті, суглоб автомобіля. Її головна задача полягає у з’єднанні маточини колеса з важелем підвіски. Саме вона дозволяє колесу повертатися в горизонтальній площині, водночас даючи йому хід вгору-вниз під час відпрацювання нерівностей. Без цього елемента керованість була б нульовою. Навантаження на опору йде колосальне: вона тримає на собі частину ваги авто та приймає всі удари від ям, яких на наших дорогах вистачає в будь-який сезон.

У сучасних багатовантажних підвісках може бути по кілька опор на кожне колесо. Верхні зазвичай відповідають за утримання розвалу, а нижні несуть на собі основну масу автомобіля. Як правило, нижні опори завжди виходять з ладу швидше. Вони приймають на себе всі удари від ям та калюж першими.


Конструкція шарової досить примітивна, але надійна, поки цілий пильовик. Всередині металевого корпусу знаходиться палець з кулястою формою на кінці. Він обертається в полімерному вкладиші (зазвичай з міцного нейлону або дельріну), який виконує роль підшипника ковзання. Весь цей механізм закритий гумовим чохлом, усередині якого знаходиться мастило, яке мінімізує тертя. Зверху конструкція закривається гумовим пильником. Це найвразливіше місце всієї деталі. Якщо гума тріскається, всередину потрапляє пісок і вода. Абразив миттєво знищує полімерний вкладиш.

Внутрішня будова може відрізнятися залежно від навантаження. У важких позашляховиках вкладиші роблять із посилених композитів. У легких малолітражках використовують більш м'які матеріали для плавності ходу. Коли вкладиш стирається, між ним і пальцем з’являється вільний простір. Це і є той самий люфт, який водій відчуває як некерованість автомобіля на трасі.


Класифікація деталей базується переважно на способі їх інтеграції в підвіску конкретного авто. Кожен виробник обирає свій шлях: економію при заміні або надійність монолітної конструкції.


Є опори, що прикручуються болтами до важеля. Це найприємніший варіант для власника, бо заміна займає мінімум часу. Інший тип ті, що запресовуються в важіль. Тут уже потрібен прес і трохи більше терпіння. Бувають і «нещадні» варіанти, де опора є невід’ємною частиною важеля. В такому випадку, якщо застукала кульова, доводиться міняти весь важіль у зборі, що відчутно б’є по кишені.


Сьогодні ринок майже повністю захопили нерозбірні конструкції. Вони надійніші та безпечніші, бо виготовляються в заводських умовах методом завальцювання. Розбірні моделі, які дозволяли змінювати вкладиші та підтягувати палець, залишилися в минулому. Багато водіїв, підбираючи запчастини в DTS.parts, цікавляться можливістю відновлення старих деталей. Проте статистика звернень показує, що реставрація рідко витримує більше 10–15 тисяч кілометрів пробігу.


Проблеми з опорами рідко виникають миттєво. Зазвичай деталь подає сигнали протягом кількох тижнів. Головне, вчасно їх розпізнати, поки люфт не став критичним.






Це перший і найбільш явний симптом. Стук проявляється при проїзді «лежачих поліцейських» або дрібної бруківки на низькій швидкості. Звук зазвичай глухий і металевий. Він виникає через те, що палець без опору б’ється об стінки корпусу. Спочатку це ледь помітне «гупання», але з часом звук стає таким, ніби хтось стукає молотком по кузову. На трасі цей звук часто зникає, але вилазить саме на поганому асфальті або бруківці.


Якщо протектор з’їдається з одного боку швидше, ніж з іншого, це пряма ознака порушення геометрії підвіски. Люфт в опорі збиває кут розвалу-сходження. Колесо починає стояти криво під навантаженням. Багато водіїв спочатку їдуть на розвал, але майстер відправляє їх за новими деталями. Без усунення люфту в кульовій опорі виставити правильні кути неможливо.


Скрип при повороті керма часто плутають із проблемами опорних підшипників стійок. Але опора скрипить інакше. Це сухий звук тертя металу об сухий полімер. Перевірити люфт можна на підйомнику або за допомогою монтировки. Важіль не повинен мати вільного ходу відносно маточини. Якщо опора «гуляє» хоча б на міліметр, її ресурс вичерпано повністю.


Ігнорування симптомів призводить до катастрофічних наслідків. Конструктивно палець тримається в корпусі лише за рахунок сферичної форми та вкладиша. Коли знос стає критичним, сфера просто вискакує з гнізда. Якщо це станеться на швидкості 80–100 км/год, втримати машину практично неможливо. Крім того, вирване колесо зазвичай тягне за собою привід (піввісь), гальмівні шланги та мне крило.

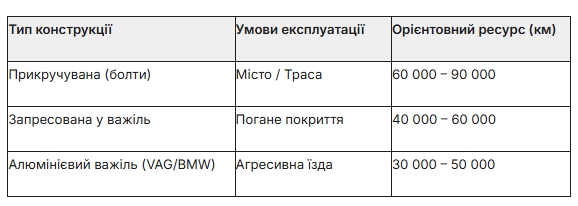

Середній ресурс якісної деталі становить від 50 до 100 тисяч кілометрів. Проте в українських реаліях ці цифри часто діляться навпіл. На довговічність впливають кілька основних факторів:





Деталі для комерційного транспорту мають більший запас міцності. Але навіть вони не витримують постійних ударних навантажень. Окрему увагу варто приділяти перевірці пильників після кожної зими, адже реагенти руйнують гуму швидше за звичайний знос.


При виборі важливо не орієнтуватися лише на найнижчу ціну. На ринку багато підробок, де замість загартованої сталі використовується сирець. По практиці підбору автозапчастей в dts.parts стає очевидно, що деталі середнього цінового сегмента від відомих брендів (наприклад, Lemforder, TRW або CTR) ходять у 2-3 рази довше за найдешевші аналоги.

Нерідко в dts.parts звертаються клієнти, які намагаються знайти опору за розмірами, але для сучасних авто такий метод не працює. Необхідно враховувати конусність пальця та глибину посадки. Використовуючи великий каталог авто запчастини, фахівці порівнюють крос-номери та обирають варіанти, які гарантовано відповідають допускам заводу. Це дозволяє уникнути ситуацій, коли деталь стає на місце, але виходить з ладу через кілька тисяч кілометрів через неправильну геометрію.
